极悦娱乐专业音响设备成功助力鹿寨田径运动场——基于Dante网络架构现场音频系统
极悦娱乐专业音响设备成功助力鹿寨田径运动场。为使整个体育场内观众席区域和比赛场地区域的声场不均匀度、频率传输响应度特性和语言清晰度这三个技术指标达到优秀水平,极悦娱乐制定的体育馆音响技术方案根据数学方程进行逐步演算推导,以确定设计数据符合现场使用要求,保证最终结果的真实性与可靠性。

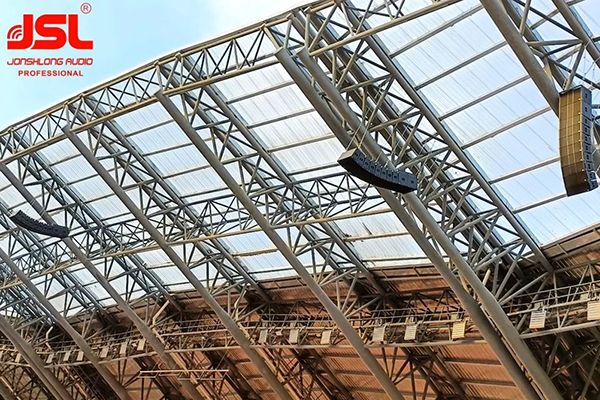

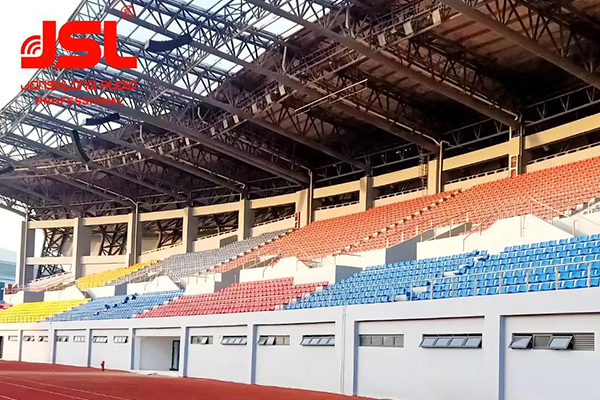

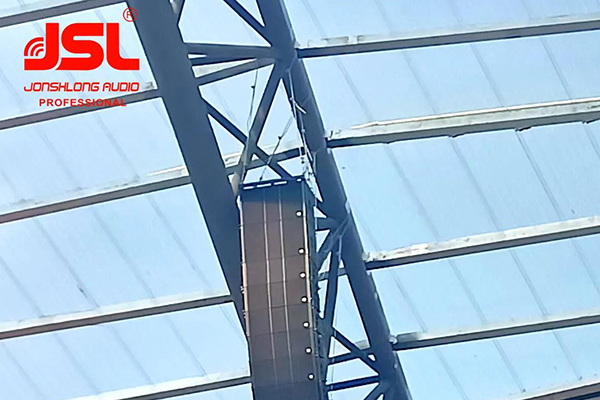

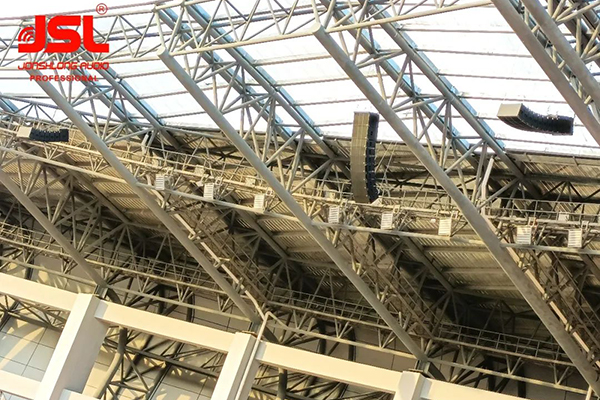

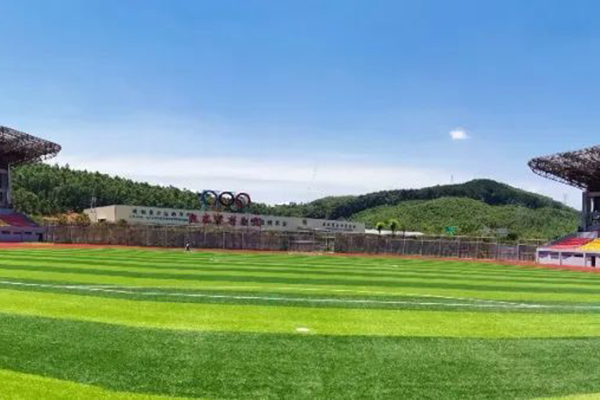

扬声器系统部分鹿寨田径运动场扬声器系统的设计中,主要考虑实际使用的要求,扩声系统采用场地和看台分别控制,每组声道均匀覆盖一定区域。为增强音质和语言清晰度,通过改变每个阵列模块的指向性或“Q”值,可以将更多的声能量源直接朝向听众。鹿寨田径运动场共18070平方米,拥有标准的400米跑道和11人制足球场,东西看台可同时容纳10000名观众,未来将作为鹿寨大型运动会的主场。针对体育比赛的使用特征,主扩声选用指向性因素高、对各种音质具有较强宽容性的扬声器极悦娱乐LA系列。该款产品适合固定安装及流动使用便携式应用,能够为整个听众区域带来最佳的音质体验。
信号处理部分由于音频系统需要更远的传输距离和更多的通道数量和处理能力,因此极悦娱乐工程师构建了基于Dante网络架构的现场音频系统解决方案。Dante是一种基于网络IP的数字音频传输协议,具有时钟精度高、延迟小、信号路由灵活,系统搭建快速简洁的特点。Dante协议可以在千兆或百兆以太网中运行,并可以形成复杂的音频信号路由。在千兆以太网中,每个单一链接可以双向传输各512路24 bit量化精度、48 kHz采样率的音频信号,或是各256路24 bit量化精度、96 kHz采样率的音频信号。在百兆以太网中,每个单一链接可以双向传输各48路24 bit量化精度、48 kHz采样率的音频信号,或是各24路24 bit量化精度、96 kHz采样率的音频传输信号。该田径运动场音频系统架构是以交换机为信号调度核心的Dante网络架构,是系统稳定运行的重要一环,支持Dante协议的音频处理设备是必不可少的。
对于交换机的选型,为了满足系统内处理多路通道输入音频信号和多路通道输出音频信号的需求,选择千兆可配置型交换机以保障充裕的带宽。音频系统中,Dante交换机仅处理Dante网络音频信号,不与外网相连,为音频传输预留足够的网络带宽,保障系统的稳定性。考虑到远程传输的需求,需要为系统内核心交换机配置单模光模块和单模光纤,以备Dante网络音频信号的远距离传输。

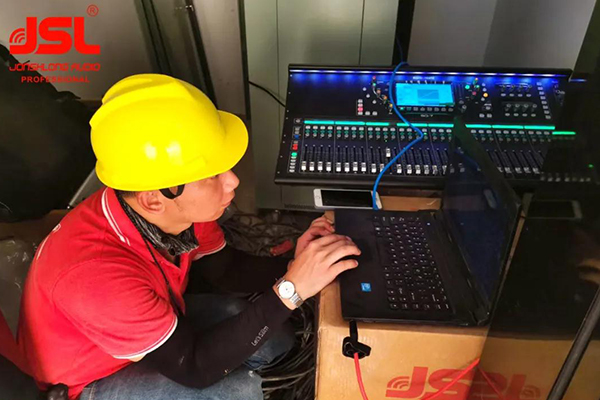

Dante音频系统的现场架设与调试,前期充分的准备工作和对设备的充分了解,使整个系统设计方案的实施可以准确、高效地进行。按照原有的规划在设备拆封后,将设备分门别类装箱,对于不需要频繁拆装的设备,将线材和电源使用扎带进行固定安装并做标记,做到用途明了,简洁美观。按照设计方案,具备Dante功能的设备都处于正常工作下运行。在所有设备通电后,检查系统的Dante端口配置是否处于正常工作模式, IP地址是否为自动分配状态。在交换机配置正常的情况下,Dante网络中的设备即可互相发现并配置。对于音频系统的Dante网络而言,基于IEEE 1588 PTP时钟协议,时钟精度非常高。然而,一旦时钟失锁,音频信号就会哑音,甚至无法发现设备,所以,对Dante网络中音频设备的时钟状态监测就变得尤为重要。在本音频系统中,指定调音台作为系统的主时钟,在设备正常连接后,在Dante Controller的CLOCK STATUS中监测时钟状态,确保系统中只有调音台一个主时钟,其余设备都为SLAVE模式,同时检查每一个设备的延时情况,确保每个设备的延时都在1 ms以内。
历时两个月,鹿寨田径运动场扩声系统搭建完毕并成功验收,最终得到了使用方的高度认可。用专业和品质为客户提供高质量体验,极悦娱乐将在创新道路上不断前行。
