KTV音响设备连接图

文章出处:www.pajsl.com责任编辑:KTV音响查看手机网址
扫一扫!KTV音响设备连接图扫一扫!
人气:-发表时间:2016-12-22 15:00【

KTV音响设备连接图

一步:点歌机和效果器的连接。用一条双头莲花线将点歌机和前级效果器连接在一起,点歌机的音频输出OUT(红白插口)对应接到前级效果器的音频输入IN(红白插口)。

二步:麦克风和效果器的连接。用音频信号线将麦克风和前级效果器连接起来,接入无线麦克风接收器后面的输出接口和前级效果器的MIC插口。

三步,前级效果器跟功放的连接,用两条公母卡侬头,两条线的一端接到前几效果器的MAIN L,MAIN R输出,然后另一端接到功放的INPUT A,INPUT B,并将功放后面的三档拨动开关要打到‘STEREO’。

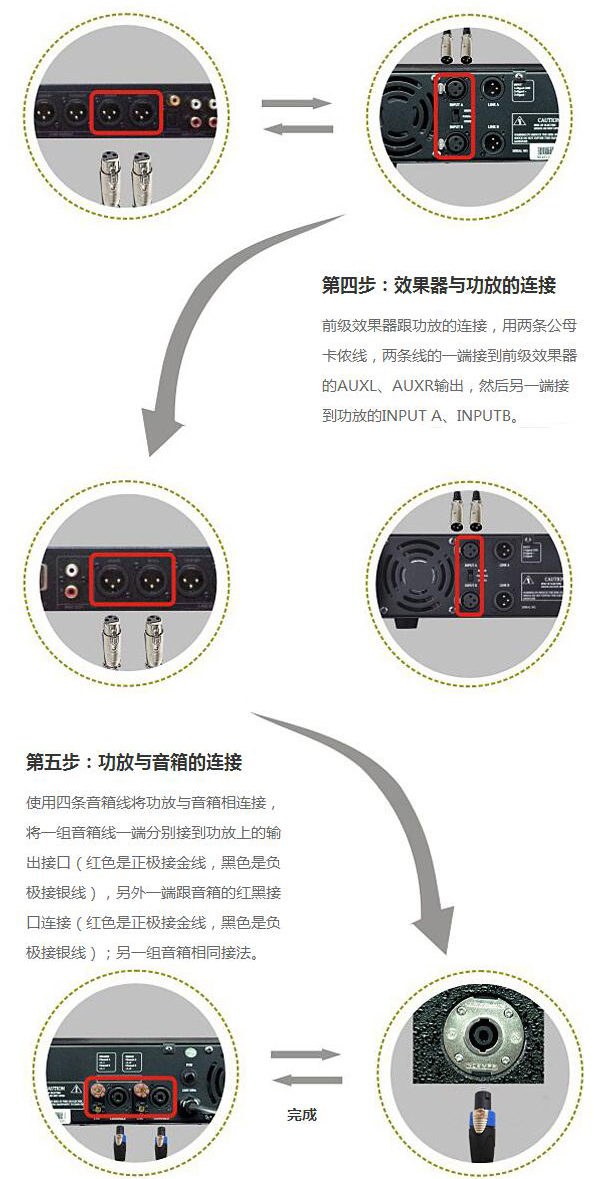

四步,效果器与功放的连接。前级效果器跟功放的连接,用两条公母卡农头,两条线的一端接到前级效果器的AUX L,AUX R输出,然后另一端接到功放的INPUT A,INPUT B。

五步,功放与音箱的连接。使用四条音箱线将功放与音箱相连接,将一组音箱线一端分别接到功放的输出接口(红色是正极,接金线;黑色是负极,接银线),另外一端跟音箱的红黑接口连接(红色是正极,接金线;黑色是负极,接银线);另一组音箱相同接法。

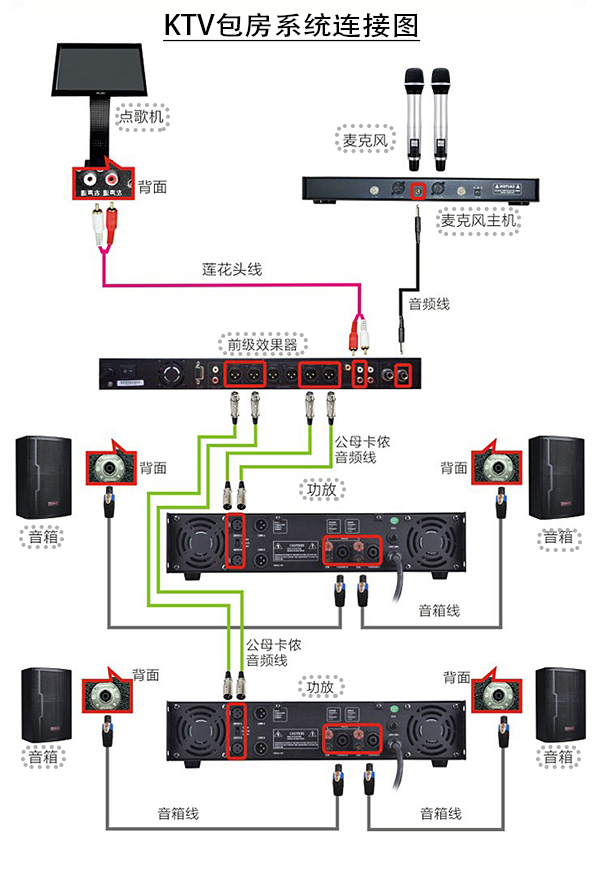

以下一张KTV音响设备系统连接图,更直观。

有疑问请联系极悦娱乐音响客服,有专业技术员帮你排忧解难。
